EMO 1 - Пропорциональный исполнительный механизм

Пропорциональный исполнительный механизм EMO 1 разработан для подключения к комнатным термостатам с постоянной реакцией на управляющее воздействие, например, к терморегулятору E 1 фирмы HEIMEIER.

Для решения конкретной задачи управления и выдачи соответствующего выходного сигнала (управляющее напряжение 0-10 В; 10-0 В; 10-2 В (постоянное напряжение)) могут быть использованы четыре различные модели.
Исполнительный механизм в соединении с внешним резистором может также подключаться к контроллерам (реле) с выходным сигналом (0-20 мА, 20-0 мА, 4-20 мА, 20-4 мА).

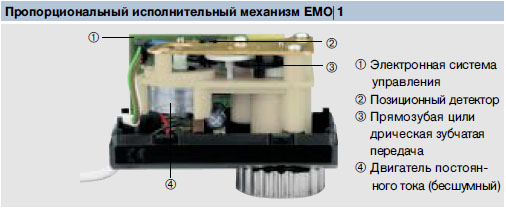

Исполнительный механизм не требует обслуживания, работает бесшумно и потребляет мало энергии. Компактный корпус, изготовленный из высококачественного пластика, закрывает двигатель, передаточный механизм, распознаватель величины хода и встроенную микропроцессорную систему управления.

Исполнительный механизм может устанавливаться на всех терморегулирующих клапанах фирмы HEIMEIER и 3-ходовых разделительных клапанах.

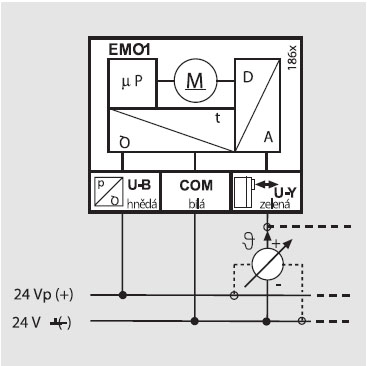

Электрические соединения производятся 3-жильным экранированным кабелем.

• Автоматическая регулировка величины хода
• Сверхмалые рабочие шумы
• Малая мощность потребления
• Управляется стандартными сигналами
• Не нуждается в адресации

При включении устройства в работу операция регулировки исполнительного механизма приводит к распознаванию величины хода штока клапана в закрытом или открытом положении. В линейной зависимости от реальной величины хода клапана выдается соответствующий выходной сигнал.

Внутренне исполнительный механизм работает с 8-разрядным аналоговым / цифровым трансформатором, который разбивает входной сигнал на 256 позиций. Это обеспечивает высокое разрешение хода клапана.

Двигатель выключается сразу по достижении позиции хода, соответствующей определенному выходному сигналу реле. Стабильность в данной позиции обеспечивается самоблокирующимся устройством. Сила давления в пределах закрытого диапазона соответствует
терморегулирующим клапанам с мягкой герметизирующей мембраной. Следуя предварительно определенному числу изменений позиции, а также после каждого прерывания рабочего напряжения исполнительный механизм осуществляет операцию регулирования.

Примечание: Устройство EMO 1 разработано для стандартных циклов управления в области технологий нагрева, вентиляции и кондиционирования воздуха, применительно к управляемым системам высокого уровня, где устройства управления скоординированы таким образом, чтобы запретить двухточечную работу системы управления. В связи с этим применение данного устройства в качестве открытого / закрытого исполнительного механизма избегается.

ЕМО 3 - 3-точечный исполнительный механизм

3-точечный исполнительный механизм EMO 3 разработан для подключения к комнатным термостатам с 3-точечным выходным сигналом ~ 24 В, например, к терморегулятору E 3 фирмы HEIMEIER.
Исполнительный механизм не требует обслуживания, работает бесшумно и потребляет малую мощность.

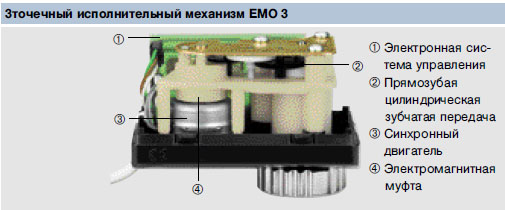

Компактный корпус, изготовленный из высококачественного пластика, закрывает двигатель, передаточный механизм и электромагнитную муфту.
Электромагнитная муфта обеспечивает беспроволочную передачу вращающего момента двигателя, а также оптимизацию силы давления, соответствующей корпусам терморегулирующих клапанов.
Исполнительный механизм может устанавливаться на всех терморегулирующих клапанах фирмы HEIMEIER и 3-ходовых разделительных клапанах.

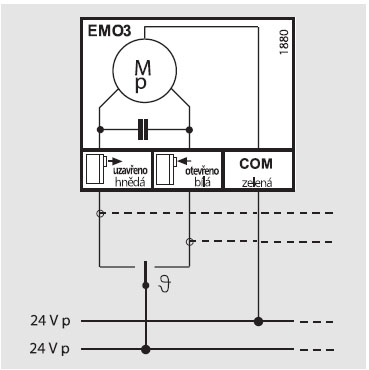

Электрические соединения производятся 3-жильным экранированным кабелем.

• Автоматическая регулировка величины хода
• Сверхмалые рабочие шумы
• Малая мощность потребления
• Оптимизированная сила давления

Двигатель 3точечного исполнительного механизма вращается в оба направления под воздействием электрических сигналов, разрешающих открытие или закрытие.

Как только выходное напряжение реле пропадает, исполнительный механизм останавливает свою работу и охраняет позицию на момент остановки.

Стабильность в данной позиции обеспечивается самоблокирующимся устройством.

Если исполнительный механизм находится в закрытом или полностью открытом состоянии, зависящая от вращающего момента развязка двигателя от блокирующего устройства осуществляется через электромагнитную фрикционную муфту.

Результирующая сила давления в пределах закрытого диапазона соответствует корпусам терморегулирующих клапанов.

Примечание: «Плавающее» время реле должно быть скоординировано с временем хода исполнительного механизма так, чтобы в закрытой или полностью открытой позиции ни в коем случае не обеспечивалась постоянная работа двигателя. Если исполнительный механизм работает в режиме ЧИМ (частотноимпульсной модуляции), с целью достижения синхронизации скорости необходимо поддерживать время запуска равным минимум 1 сек.

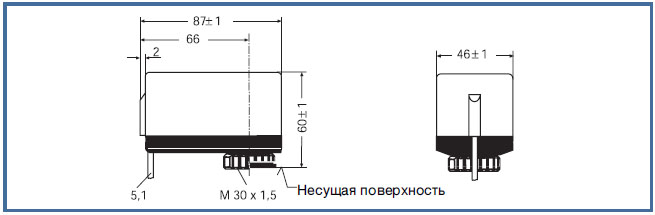

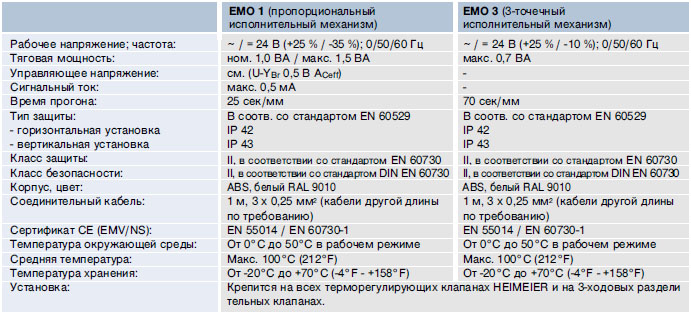

EMO 1, EMO 3 - Пропорциональный исполнительный механизм

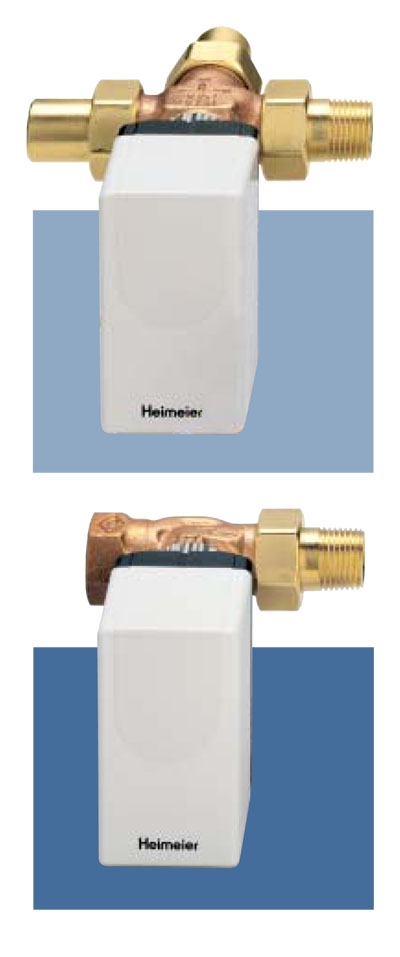

Данные моторизованные исполнительные механизмы разработаны для установки на корпусах терморегулирующих клапанов и предназначены для использования в системах отопления, вентиляции и кондиционирования в сочетании с соответствующими термостатами, например, терморегулятором E фирмы HEIMEIER.

Оптимальные результаты достигаются, в том числе, при наличии жестких требований по точности и применительно к управляемым системам с процессами высокой сложности.

Благодаря сверхмалой потребляемой мощности исполнительных механизмов для централизованного контроля и систем управления (автоматизация сооружений) может быть развернута разветвленная сеть, использующая кабели с малым поперечным сечением.

В области комнатного терморегулирования моторизованные исполнительные механизмы используются, например, на радиаторах и конвекторах, отопительных коллекторах для систем подогрева пола, системах потолочного охлаждения и радиационных нагревательных системах, а также на фэнкойлах, калориферах в двух и 4-трубных системах.
