Hydrolux - Перепускной предохранительный клапан со шкалой настройки на рукоятке

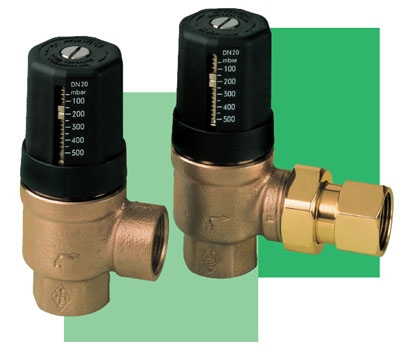

Описание

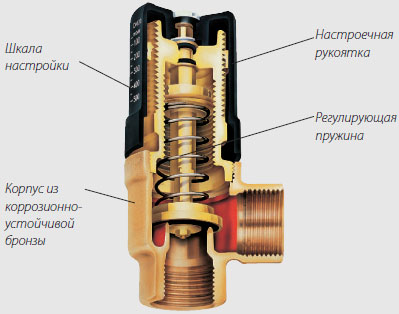

Клапан HEIMEIER Hydrolux представляет собой пропорциональный перепускной предохранительный клапан с минимальным пропорциональным отклонением.

Корпус из коррозионно-устойчивой бронзы, резьба в соответствии с DIN 2999.

Шкала настройки расположена на рукоятке клапана.

Высокая точность настройки благодаря длинной внутренней пружине с большим диаметром витка, изготовленной из высококачественной стали.
Центральная направляющая конуса клапана с малыми потерями на трение.

Плавная настройка, защищенная от несанкционированного регулирования. Диапазон настройки от 50 до 500 мбар. В заводской поставке выверен и предварительно настроен на 200 мбар.

Модели от DN 20 до DN 32.

Присоединения: на входе - внутренняя резьба; на выходе - внутренняя резьба или резьбовое соединение с плоским уплотнением.

• Шкала настройки на рукоятке клапана
• Минимальное пропорциональное отклонение
• Обтекаемая конструкция с малым уровнем шума
• Центральная направляющая конуса клапана с малыми потерями на трение
• Корпус из коррозионноустойчивой бронзы


Порядок работы

Перепад давления на перепускном клапане устанавливается с учетом полной нагрузки системы отопления.
При уменьшении расхода клапан открывается, за счет этого напор циркуляционного насоса остается постоянным в пре делах требуемого пропорционального диапазона регулирования.

Клапан HEIMEIER Hydrolux применяется в напорных системах теплоснабжения. Производительность циркуляционного насоса зависит от отопительной нагрузки и режима работы системы отопления. В соответствии с характеристикой насоса, уменьшение расхода способствует увеличению напора. Одновременно уменьшаются потери давления в сети трубопроводов, что может привести к избыточному перепаду давления и возникновению шумового эффекта на отдельных участках системы.

Перепускной клапан Hydrolux предотвращает нежелательное увеличение напора и обеспечивает его постоянное значение.

При использовании газовых нагревательных приборов клапан обеспечивает минимальный расход циркуляционной воды. Применение перепускного клапана особо рекомендуется в тех случаях, когда максимальный напор насоса значительно выше установленного давления открытия.

Чтобы улучшить действие перепускного клапана, при присоединении байпаса следует учесть параметры потока и обеспечить малые потери давления, т.е. байпас должен быть, по возможности, более коротким и не создавать дополнительных местных сопротивлений в трубопроводе.

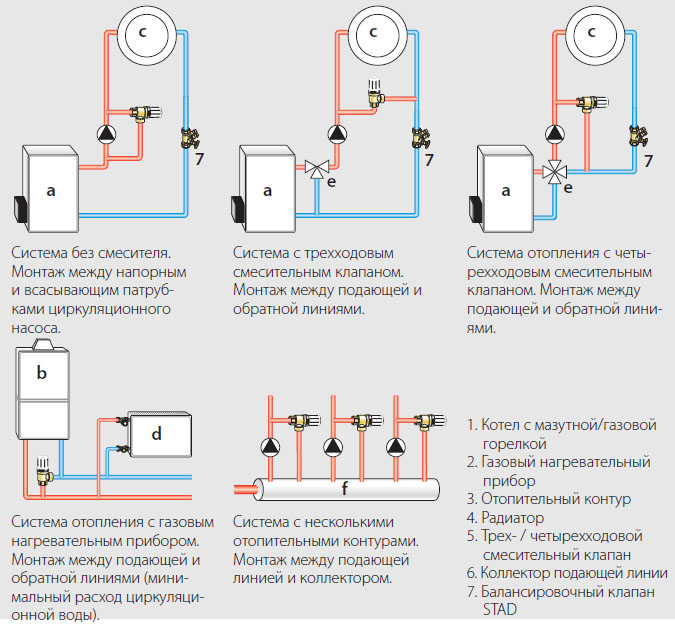

Пример применения

Примечание

Во избежание неисправностей и наки-пеобразования в системах водяного отопления состав среды теплоносителя должен соответствовать директиве 2035 Союза немецких инженеров (VDI).

Для промышленных и теплофикационных установок следует принимать во внимание инструкцию 1466 Союза работников технического надзора (VdTUV) / инструкцию 5/15 Объединения «Централизованное теплоснабжение» (AGFW).

Содержащиеся в теплоносителе минеральные масла и/или смазочные вещества с содержанием минеральных масел любого вида ведут к сильному набуханию, а в большинстве случаев к выходу из строя уплотнителей EPDM.

При использовании безнитритовых антифризов и антикоррозийных средств на базе этиленгликоля соответствующие данные, в особенности относительно концентрации отдельных добавок, следует брать в документации производителя антифризов и антикоррозийных средств.

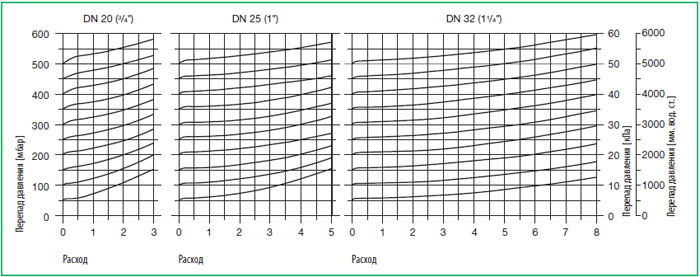

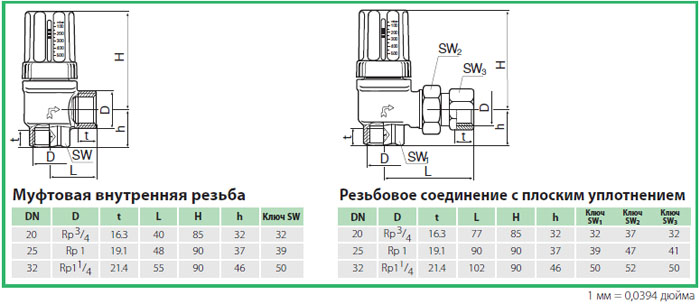

Тип	Рекомендуемый макс. расход V [м3/ч]	Макс. тепло- вой поток при Δt 20 K Q [кВт]	Макс. тепло- вой поток при Δt 10 K Q [кВт]	DN	№ изделия
	2.0 3.5 7.0	46.5 81.4 162.8	23.3 40.7 81.4	20 (3/4") 25 (1") 32 (1/4")	5501-03.000 5501-04.000 5501-05.000
	2.0 3.5 7.0	46.5 81.4 162.8	23.3 40.7 81.4	20 (3/4") 25 (1") 32 (1/4")	5503-03.000 5503-04.000 5503-05.000

Перепускной клапан Hydrolux настраивается по месту монтажа и поставляется с завода с настройкой на давление открывания, равное 200 мбар (2 м вод. ст.). Данное значение в большинстве случаев является достаточным. Если все же требуется изменить значение предварительной настройки, то сначала необходимо ослабить стопорный винт. Затем, вращая рукоятку, можно плавно изменить значение давления в диапазоне между 50 и 500 мбар. При этом требуемое значение можно прочитать непосредственно на шкале рукоятки. Диаграммы настройки не требуются. Затем, с целью предотвращения случайного изменения настройки, выбранная позиция фиксируется при помощи стопорного винта.
