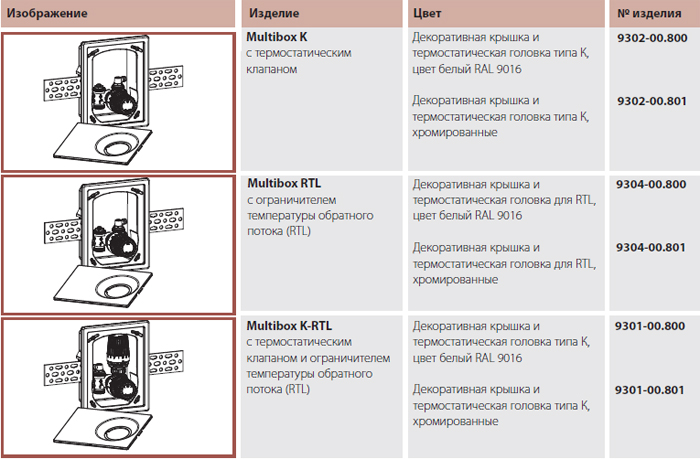

Multibox K, RTL и K-RTL

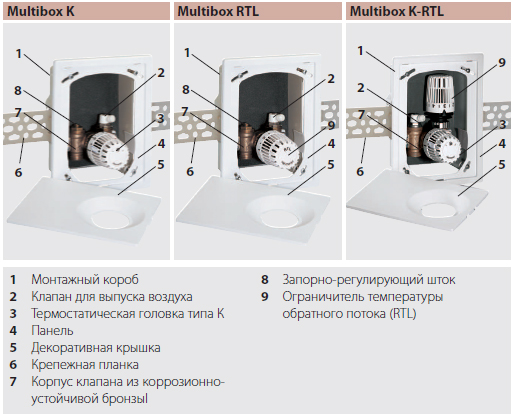

Монтажный короб для блоков HEIMEIER Multibox K, Multibox RTL и Multibox K-RTL с панелью, декоративной крышкой и крепежными планками предназначен для регулировки систем напольного отопления без использования вспомогательной энергии.

Multibox K

предназначен для регулирования температуры воздуха в отдельном помещении с помощью термостатического клапана, например, в системах апольного отопления.

Multibox RTL

предназначен для ограничения максимальной температуры обратного потока с помощью ограничителя температуры обратного потока, например, в комбинированных системах напольного и радиаторного отопления.

Multibox K-RTL

предназначен для регулирования температуры воздуха в отдельном помещении и для ограничения максимальной температуры обратного потока с помощью термостатического клапана и ограничителя температуры обратного потока, например, в комбинированных системах напольного и радиаторного отопления.

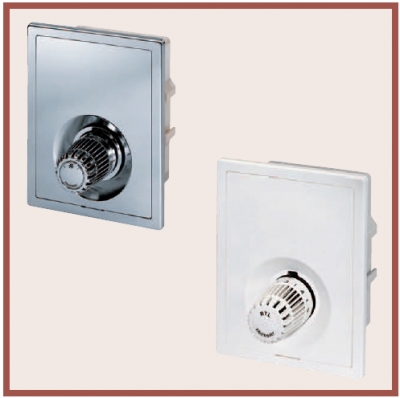

Все модели комплектуются декоративной крышкой и головкой со шкалой в белом RAL 9016 или хромированном исполнении.

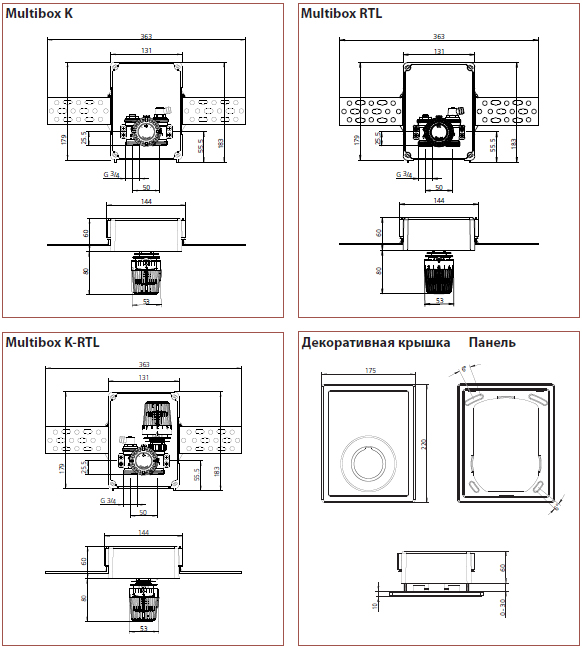

Глубина установки монтажного короба для блока составляет всего лишь 60 мм.

Универсальная установка благодаря варьируемому расстоянию до 30 мм между монтажным коробом и декоративной крышкой.

Декоративная крышка позволяет компенсировать отклонение до 6° с каждой стороны в случае перекоса при монтаже короба.

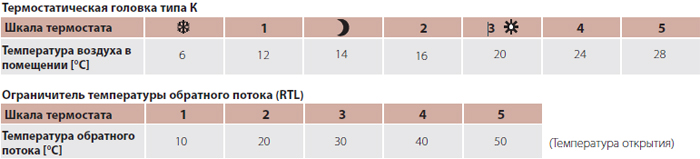

Термостатическая головка типа К снабжена термостатом, наполненным жидкостью. Высокое приводное усилие, незначительный гистерезис, оптимальное время закрытия. Стабильный режим регулирования даже при незначительной расчетной регулировочной разности (<1 K). Соответствие предписанию об экономии энергии (EnEV) и стандарту DIN V 4701-10. Шкала термостата от 1 до 5. Защита от размораживания системы. Диапазон температур от 6° C до 28° C.

Ограничитель температуры обратного потока (RTL) снабжен термостатом, наполненным жидкостью. Шкала термостата от 1 до 5. Диапазон температур от 10° C до 50° C.

Корпус клапана из бронзы. Термовставки снабжены штоком из нержавеющей стали с двойным кольцевым уплотнением. Замена внешнего кольцевого уплотнения возможна без спуска воды из системы.

Все модели снабжены клапаном для выпуска воздуха.

Соединение со стороны трубы - G 3/4, с конусом, позволяющим использовать компрессионные фитинги для присоединения к полимерным, медным, стальным тонкостенным или металл-полимерным трубам.

Для арматуры HEIMEIER следует использовать только оригинальные компрессионные фитинги HEIMEIER (например, 15 ТНЕ).

Направляющий канал для труб позволяет свободно присоединять трубы к клапану, см. раздел «Вспомогательное оборудование».

• Компенсация отклонения до 6° с каждой стороны в случае перекоса при монтаже короба
• Крышка со скрытым креплением болтами
• Небольшая глубина установки
• Модели комплектуются крышкой и головкой со шкалой в белом RAL 9016 или хромированном исполнении
• Универсальная установка на любых типах стен благодаря варьируемому расстоянию до 30 мм между монтажным коробом и декоративной крышкой
• Направляющий канал для труб, поставляемый в качестве вспомогательного оборудования
• Корпус клапана из коррозионноустойчивой бронзы
• Универсальные возможности подключения

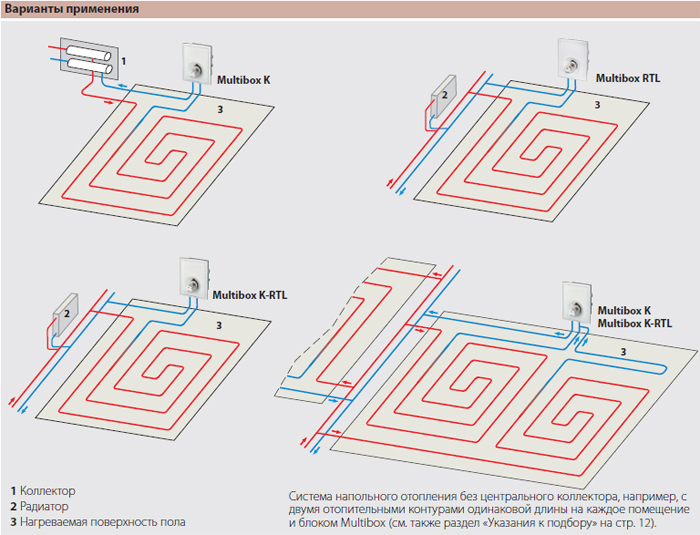

Multibox K

Multibox K применяется для регулирования температуры воздуха в отдельном мещении, например, в системах напольного отопления в сочетании с низкотемпературными темами. Multibox K можно использовать также в истемах отопления с отопительными панелями в стене помещения.

С помощью запорно-регулирующего штока можно осуществлять настройку гидравлики.

Multibox RTL

Multibox RTL применяется для ограничения максимальной температуры обратного потока, например, в комбинированных системах напольного и радиаторного отопления, для регулирования температурного режима поверхности пола. Регулируется исключительно температура обратного потока.

С помощью запорно-регулирующего штока можно осуществлять настройку гидравлики.

Multibox K-RTL

Multibox K-RTL применяется для регулирования температуры воздуха в отдельном помещении и для ограничения максимальной температуры обратного потока, например, в комбинированных системах напольного и радиаторного отопления (см. указания на стр. 12). МиШЬох К-КТ1_ можно использовать также в системах отопления с отопительными панелями в стене помещения.

Multibox K

С точки зрения теории управления термостатический клапан, встроенный в блок Multibox K, является непрерывно действующим пропорциональным регулятором, не требующим вспомогательной электроэнергии.

Изменение температуры воздуха в помещении (регулируемая величина) пропорционально изменению хода клапана (регулирующая переменная). Если температура воздуха в помещении увеличивается, например, за счет инсоляции, то жидкость в температурном датчике расширяется и воздействует на сильфон, который, в свою очередь, воздействуя на шток клапана, дросселирует подачу воды в нагревательный контур напольного отопления. При снижении температуры воздуха в помещении происходит обратный процесс.

Multibox RTL

С точки зрения теории управления ограничитель температуры обратного потока, встроенный в блок Multibox RTL, является непрерывно действующим пропорциональным регулятором, не требующим вспомогательной электроэнергии.

Изменение температуры теплоносителя (регулируемая величина) пропорционально изменению хода клапана (регулирующая переменная) и передается на датчик посредством теплопроводности. Если температура воздуха в помещении увеличивается, например, при снижении теплопроизводительности системы напольного отопления, вызванном воздействием побочных источников тепла, то жидкость в температурном датчике расширяется и воздействует на поршень мембранного типа, который, в свою очередь, воздействуя на шток клапана, дросселирует подачу воды в нагревательный контур напольного отопления. При снижении температуры теплоносителя происходит обратный процесс.

Клапан открывается, если температура теплоносителя опускается ниже пограничного значения.

Multibox K-RTL

С точки зрения теории управления термостатический клапан, встроенный в блок Multibox K-RTL, является непрерывно действующим пропорциональным регулятором, не требующим вспомогательной электроэнергии.

Изменение температуры воздуха в помещении (регулируемая величина) пропорционально изменению хода клапана (регулирующая переменная). Если температура воздуха в помещении увеличивается, например, за счет инсоляции, то жидкость в температурном датчике термостатической головки расширяется и воздействует на сильфон, который, в свою очередь, воздействуя на шток клапана, дросселирует подачу воды в нагревательный контур напольного отопления. При снижении температуры воздуха в помещении происходит обратный процесс.

Multibox K-RTL дополнительно оснащен ограничителем температуры обратного потока (RTL), который предотвращает превышение установленной температуры обратного потока. Клапан открывается, если температура теплоносителя опускается ниже пограничного значения.
