Трехходовой разделительный клапан фирмы Heimeier

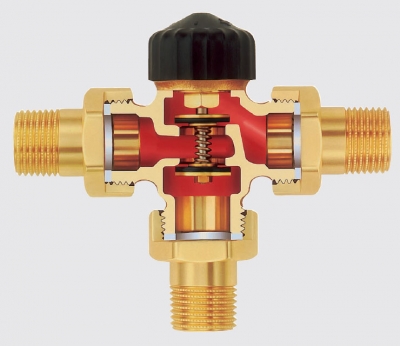

Описание
З-ходовой разделительный клапан предназначен для распределения потока жидкости в системах нагрева и охлаждения, изготовлен из бронзы и снабжен защитным колпачком. Коррозионно-устойчивый шток оснащен двойным кольцевым уплотнением. Внешнее кольцевое уплотнение может быть заменено без дренирования системы. Монтаж с помощью резьбового, паяного или сварного фитинга.

Технические характеристики
-  Рабочая температура в пределах от 2°С (36°F) до 120°С (248°F), с защитной крышкой или исполнительным механизмом с рабочей температурой до 100°С (212°F).
- Максимально допустимое рабочее давление 10 бар. Пар низкого давления 110°С (230°F) / 0,5 бар.
- Допустимое дифференциальное давление
    Ду 15 = 1,20 бар
    Ду 20 = 0,75 бар
    Ду 25 = 0,50 бар


Преимущества
  • Корпус изготовлен из коррозионно-устойчивой бронзы
  • Универсальное соединение посредством резьбового, паяного или сварного фитинга
  • Нержавеющий шток с двойным кольцевым уплотнением
  • Внешнее кольцевое уплотнение может быть заменено без отключения системы

Принцип действия

Для осуществления двухточечного управления устанавливается исполнительный механизм теплового типа ЕМО Т (открытая при обесточивании модель). При отсутствии напряжения открывается прямой канал 3-ходового разделительного клапана, выход, расположенный под углом, закрывается.Во время переключения резких скачков напора не происходит.
В случае установки терморегулирующих головок клапан может также работать в промежуточных позициях .
По мере роста температуры прямой канал закрывается, угловой выход открывается.
Для пропорционального или 3-точечного управления устанавливаются исполнительные механизмы EMO 1, EMO EIB, EMOLON или EMO 3 (открытая при обесточивании модель).

Применение

- Управление выходом теплообменников за счет контроля интенсивности потока,например, для воздухоподогревателей (калориферов) и других теплообменников. Объемный расход в первичном контуре остается постоянным.
- Переключение между потребителями тепла, такими как нагревательные цепи и нагреватели питьевой воды или между
различными теплогенерирующими устройствами, например, паровыми котлами, тепловыми насосами или солнечными энерго-системами.
- Управление смешиванием за счет установки на возврате. Приблизительно постоянный объемный расход во вторичном контуре.

Примеры применения

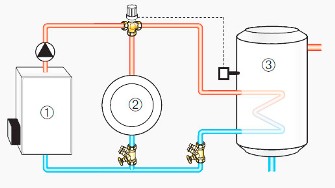

Переключение между потребителями тепла, такими как нагревательные цепи и хранилища горячей воды.

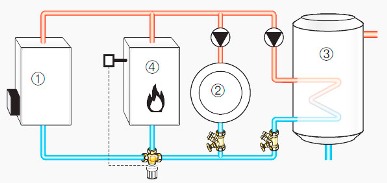

Переключение между теплогенерирующими устройствами, такими как газо-мазутные котлы или твердо-топливные бойлеры.

Управление расходом для регулировки температуры теплого воздуха в калориферах.


1 - Газо-мазутный котел
2 - Нагревательный контур
3 - Хранилище горячей воды
4 - Твердо-топливный бойлер
5 - Теплообменник
6 - Калорифер
