Техническая информация

Термостатические клапанные вставки





Термостатическая клапанная вставка для термоклапанов с символом "T" на корпусе

Для замены или переоснащения термостатических клапанов с символом "T" на корпусе.

Артикул Примечание
4101-02.300 10 (3/8"), 15 (1/2")
4101-03.300 20 (3/4")
2001-04.299 25 (1")
2001-05.299 32 (1 1/4")





Вставка для модернизации клапана Termotec

С помощью специального инструмента (по запросу) вставка может быть заменена под давлением.

Артикул
0162-03.300



Оснащение отопительных приборов с вентильной вставкой



Описание

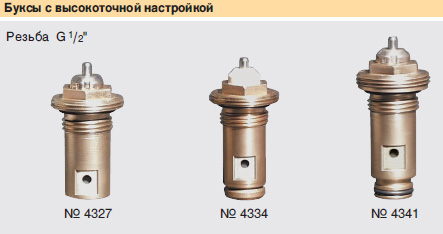

Буксы термостатических клапанов фирмы «Heimeier» с предварительной и высокоточной настройкой предназначены для термостатов

и приборов с резьбой М 30 х 1,5. Настройка позиций (шесть) просто производится с помощью ключа (№ 3501-02.142), другим инструментом нельзя выставить значения настройки. Верх буксы проградуирован на 6 делений.










Конструкция



  • Установка значений настройки с помощью специального ключа
  • Контроль значения настройки
  • Защита от настройки неквалифицированного персонала
  • Установка расчетного расхода

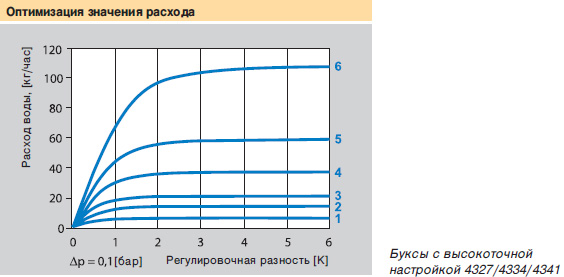

  • Оптимизация расхода в процессе эксплуатации





Применение

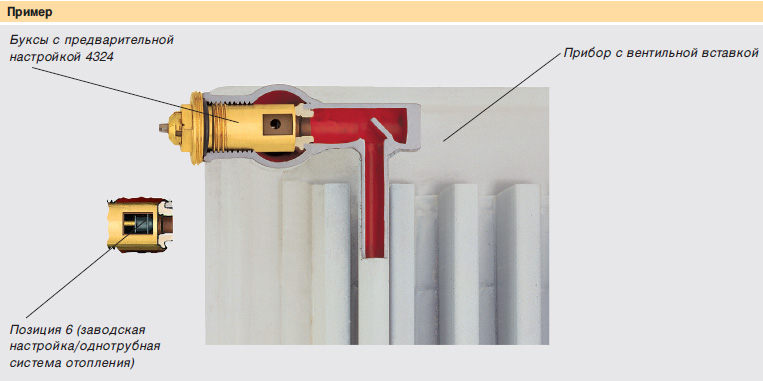

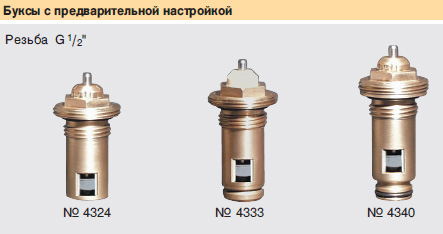

Большинство выпускаемых панельных радиаторов с вентильной вставкой поставляется с буксами 4324/4333/4340

(с предварительной настройкой). Такие буксы применяются в насосных закрытых 2-х и однотрубных системах отопления. Если это необходимо потребителю буксы могут быть заменены на 4327/4334/4341 (с высокоточной настройкой).

При проведении балансировочных работ в системах отопления необходимо выставить расчетные расходы на приборах (настройка встроенного клапана).
Для бесшумной работы приборов с вентильной вставкой дифференциальное давление не должно превышать 20 кПа (получено экспериментально).

При неполной загрузке системы (например, в переходные периоды) перепад давления на клапане будет увеличиваться по сравнению с расчетным режимом, вследствии этого может быть преодолен порог в 20 кПа. Чтобы избежать шумовых эффектов и дать возможность системе находится в гидравлически равновесном состоянии на стояках устанавливаются регуляторы перепада давления (например, Stap, фирма ТА).









Монтаж гидравлических систем должен быть произведен квалифицированным рабочим персоналом.

При попадании в систему минеральных масел или минералосодержащих смазочных материалов возможен выход из строя уплотнительных колец О-ппд.
При использовании гликолиевых растворов необходим запрос на завод «Heimeier». При применении приводов других заводов -изготовителей необходимо сопоставлять технические данные привода и клапана (ход штока, мощность привода)



Принцип работы

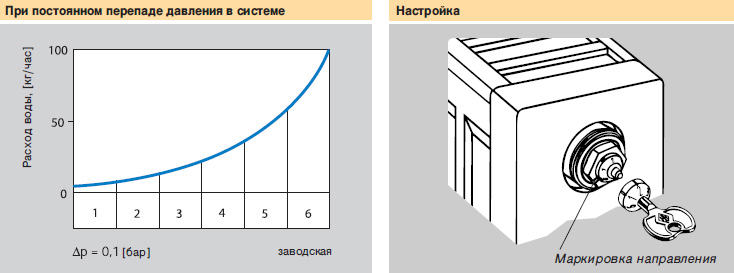

Высокоточная настройка

На буксе клапана прибора с вентильной вставкой шесть делений определяются шестью отверстиями со своим м3/ч.

Термостат через шток управляет плунжером, который перемещается внутри цилиндра буксы с отверстием, тем самым осуществляется регулировка потока (для позиции 1 - диапазон 0.025 - 0.047, [м3/ч]).

Настройка имеет 6 позиций.

При заводской поставке значение настройки - 6.

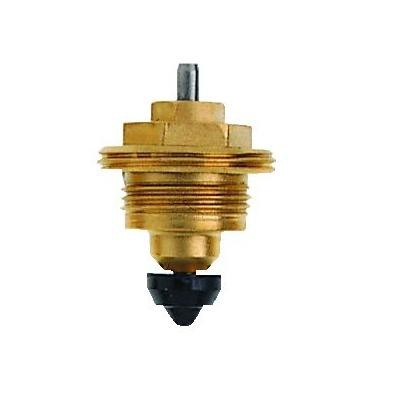

Термостатическая вставка для термоклапанов с резьбовым присоединением

Для замены и переоснащения клапанов Mikrotherm в термоклапан с резьбовым присоединением.

Артикул Примечание
1302-02.300 10 (3/8"), 15 (1/2")
2001-03.300 20 (3/4")





Термостатическая вставка для клапанов Standart с маркировкой "точка" на корпусе

Для замены или переоснащения термостатических клапанов с маркировкой "точка" - производится с 1982

Артикул Примечание
2001-02.300 10 (3/8"), 15 (1/2")
2001-03.300 20 (3/4")
2001-04.299 25 (1")
2001-05.299 32 (1 1/4")





Термостатическая вставка для клапанов V-exakt с маркировкой "точка" на корпусе

Для замены или переоснащения термостатических клапанов с предварительной настройкой с маркировкой "точка" на корпусе - новая производственная линия с февраля 94 - оцифрованная латунная шкала

Артикул Примечание
3501-02.300 10 (3/8"), 15 (1/2"), 20 (3/4")





Термостатическая вставка для клапанов F-exakt с маркировкой "точка" на корпусе

Для замены или переоснащения термостатических клапанов с прецизионной предварительной настройкой с маркировкой "точка" на корпусе - новая производственная линия с октября 95 - оцифрованная никелированная латунная шкала

Артикул Примечание
3420-02.300 10 (3/8"), 15 (1/2")





Специальные вставки
при смене направления потока теплоносителя:

Standard, с конца 1982 - DN 10 и DN 15

с круглым выступом на корпусе - DN 10 to DN 20.

Артикул Примечание
2002-24.300 10 (3/8"), 15 (1/2"), 20 (3/4")





Термостатическая вставка VHV

Для радиаторов со встроенными клапанами с предварительной настройкой.
Для радиаторов Diatherm ”LX” с предварительной настройкой. С августа 1994.

Артикул Kvs
4326-03.300 0,98





Термостатическая вставка

Для радиаторов со встроенными клапанами с предварительной настройкой.
С 2006 г. для радиаторов Korado, Superia, Demrad, Henrad, Stelrad
Артикул Kvs
4333-00.301 0,98





Термостатическая вставка для радиаторов со встроенными клапанами

Для модифицированных радиаторов

Артикул Kvs
4340-00.301 0,98
