Трехходовой смесительный клапан фирмы Heimeier

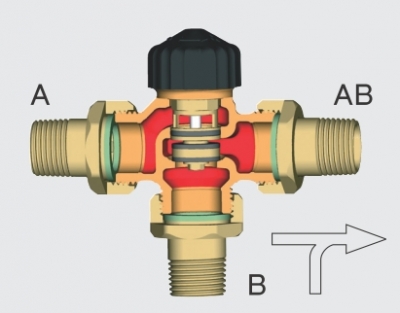

Принцип действия:

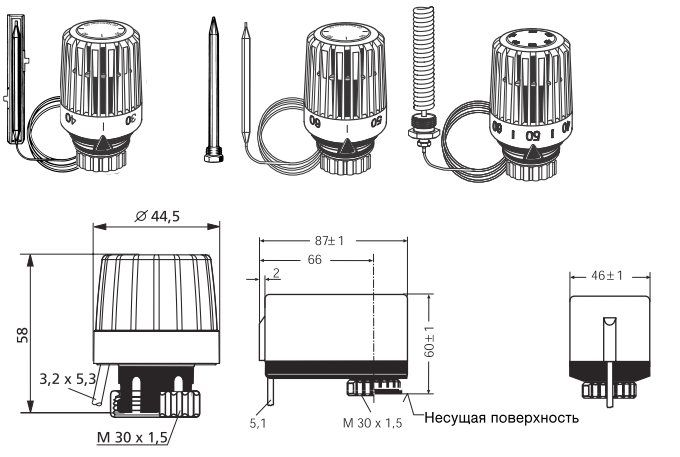

Для пропорционального управления без дополнительной энергии устанавливаются термостатические головки К с контактным (значение температуры может быть задано в пределах 20 oС ÷ 50 oС) или погружным датчиком (значение температуры может быть задано в пределах: 20 oС ÷ 70 oС, 40 oС ÷ 70 oС, 60 oС ÷ 90 oС). По мере роста температуры угловой канал В-АВ закрывается и прямой канал А-АВ открывается. Для осуществления двухточечного управления с дополнительной энергией устанавливается электротермический исполнительный механизм EMOtec (~24V, ~220V). При использовании моделей NO (открытых при обесточивании) при отсутствии напряжения открывается угловой канал В-АВ и закрывается прямой канал А-АВ. При использовании моделей NC (закрытых при обесточивании) при отсутствии напряжения открывается прямой канал А-АВ и закрывается угловой канал В-АВ. Во время переключения резких скачков напора не происходит. Для пропорционального или трехточечного управления устанавливаются исполнительные механизмы ЕМО 1, ЕМО EIB, EMOLON или ЕМО 3,(~24V, ~220V).


Технические характеристики:
- Рабочая температура клапана в пределах от 2 oС до 120 oС с защитной крышкой,

с исполнительным механизмом до 100 oС;
- Пар низкого давления 110 oС/0,5 бар;
- Максимально допустимое рабочее давление 10 бар;


Преимущества трехходового смесительного клапана фирмы Heimeier:
- Корпус изготовлен из коррозионно-устойчивой бронзы;
- Нержавеющий шток с двойным кольцевым уплотнением;
- Универсальное соединение посредством резьбового, паянного или сварного фитинга;
- Внешнее кольцевое уплотнение может быть заменено без отключения системы.


Примеры применения трехходового смесительного клапана Heimeier:

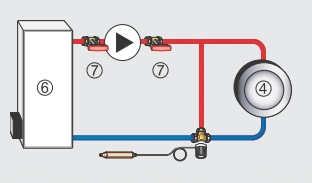

Повышение температуры на возврате в твердотопливный котел с термостатической головкой К с контактным датчиком:

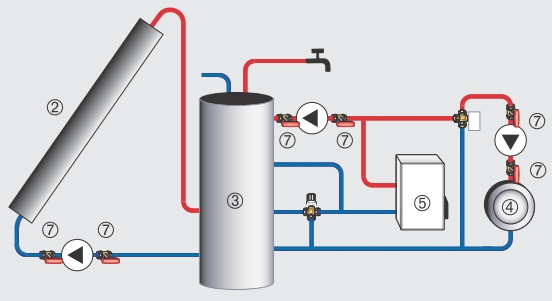

Резервный подогрев в системе с солнечными элементами с EMOtec (электротермическим двухпозиционным приводом). Управление подмесом в контуре отопления с ЕМО 1 (электромеханическим приводом с пропорциональным входным сигналом):

1 – Фэнкойл;
2 – Солнечный элемент;
3 – Хранилище;
4 – Потребитель;
5 – Котел на жидком топливе;
6 – Твердотопливный котел;
7 – Шаровый клапан.
