Техническая информация

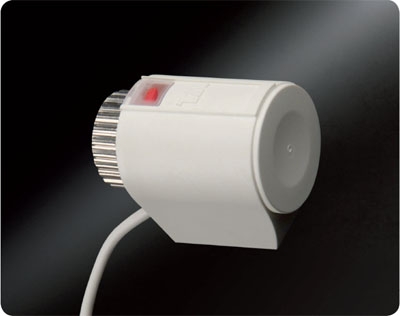

TSE-M - ВЫСОКОЭФФЕКТИВНЫЙ ПРИВОД ДЛЯ ПРОПОРЦИОНАЛЬНОГО РЕГУЛИРОВАНИЯ



При использовании с клапаном TBV-CM привод для пропорционального регулирования обеспечивает высочайшую точность пропорционального регулирования. Высокий IP класс защиты обеспечивает безопасную работу а уникальная конструкция -длительный срок службы.



ПРЕИМУЩЕСТВА






ИНДИКАТОР ПОЛОЖЕНИЯ

Обеспечивает возможность непосредственного технического обслуживания.

СОЕДИНЕНИЕ M30X1.5

Совместим со всеми клапанами и коллекторами напольного топления компании ТА.



Область применения:
Для пропорционального регулирования.



Напряжение питания:
24В AC/DC ±20%
Частота 50-60 Гц



Потребляемая мощность:

Запуск 6 Вт
Во время работы 3 Вт
Пусковой ток 230 мА
Ток холостого хода 25 мА



Управляющий сигнал:
0-10 В / 10-0 В
2-10 В / 10-2 В
Ri > 800 кВт



Развиваемое усилие:
125 Н



Температура:
Макс. температура окружающей среды: 50°C
Мин. температура окружающей среды: -5°C



Класс защиты корпуса:
IP 42 / 44 в зависимости от положения.



Кабель:
Длина кабеля: 2м или же 5м.
Соединительный кабель: 4 x 0,25 мм2. Кабель зачищен на 50 мм, каждый провод изолирован.



Ход штока:
4,6 мм



Соединение с клапаном:
Контргайка M30x1,5 из никелированной латуни.



Цвет:
Белый RAL 9010





24В AC/DC ±20% (АС - переменный ток, DC - постоянный ток)




TA № Длина кабеля Управляющий сигнал

TSE, NC

(нормально закрытый)

50 359-002
50 359-012
50 359-402
50 359-412



2 м

5 м

2 м

5 м




0-10 В
0-10 В
2-10 В
2-10 В



РАБОЧИЙ ДИАПАЗОН



TSE-M разработан для использования с TBV-CM.
Рабочий диапазон привода соответствует X=11,50-15,80 мм.










УСТАНОВКА

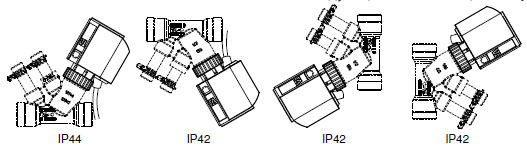

Сочетание TSE-M + TBV-CM обеспечивает следующие классы защиты корпуса:

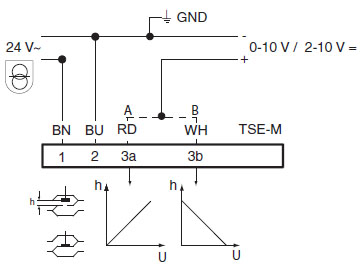

Схема электропроводки:







h = процент открытия
U = выходной сигнал
