Техническая информация

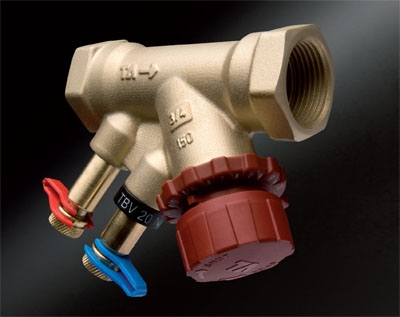

Балансировочный клапан TBV для установки на потребителе обеспечивает точную гидравлическую балансировку.


ПРЕИМУЩЕСТВА:



РУЧКА КЛАПАНА
Удобная ручка клапана облегчает балансировку и закрытие.

САМОУПЛОТНЯЮЩИЕСЯ ИЗМЕРИТЕЛЬНЫЕ ШТУЦЕРЫ
Для простой и точной балансировки.
МАТЕРИАЛ AMETAL®
Сплав, устойчивый к потере цинка, продлевает срок службы клапана и снижает риск протечек.


Области применения:
Системы тепло- и холодоснабжения.


Функции:

  • Балансировка
  • Предварительная настройка
  • Измерение
  • Закрытие

Монтажный размер: DN 15-20

Класс давления: PN 16

Температура:
           Макс. рабочая температура: 120 °C
           Мин. рабочая температура: -20 °C

Материал:
           Корпус клапана: AMETAL®
           Уплотнение седла: Заглушка клапана - EPDM
           Уплотнение штока: кольцо - EPDM
           Вкладыш клапана: PPS (полифенилсульфид)
           Возвратная пружина: Нержавеющая сталь
           Шток: AMETAL® с тефлоновым покрытием
           Ручка клапана: Полиамид
           Штуцер: AMETAL®

AMETAL® - разработанный компанией ТА медный сплав, устойчивый к потере цинка.


Маркировка:
Корпус: TA, PN 16/150, DN, размер в дюймах и стрелка, обозначающая направление потока.
Идентификационное кольцо на измерительном штуцере.




Внутренняя резьба




TBV LF, малый расход

Номер TA DN D L H Kvs кг
57 137-115 15 G1/2 81 66 0,90 0,34


NBV NF, нормальный расход

Номер TA DN D L H Kvs кг

52 138-115

52 138-120

15

20

G1/2

G1/4

81

91

66

62

1,8

3,4

0,34

0,40


Кvs = м3/ч при перепаде давления в 1 бар и полностью открытом клапане.

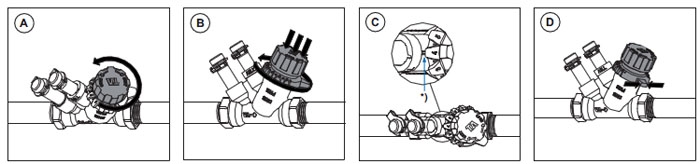

НАСТРОЙКА TBV
Настройка клапана на заданный перепад давления, например, в соответствии с положением 4, выполняется следующим образом:
  1. Убедитесь, что ручка клапана находится в полностью открытом положении (положение A).
  2. Нажмите на ручку и поверните шкалу (рис. В) так, чтобы положение 4 совместилось с меткой *) на корпусе клапана (рис. C).
  3. Отпустите шкалу.
(Нажав сбоку на захват (рис. D), убедитесь в том, что шкала зафиксировалась).
Клапан настроен.





ЗАКРЫВАНИЕ / ОТКРЫВАНИЕ TBV


Закрыть: Поверните ручку клапана по часовой стрелке до упора.
Открыть: Поверните ручку клапана против часовой стрелки до упора.
Примечание: Ручка клапана должна находиться либо в полностью открытом, либо в полностью закрытом положении.












ШУМЫ


Для устранения шумов в системе теплоснабжения требуется соблюсти следующие условия:

  • Расходы должны быть правильно сбалансированы
  • Вода в системе должна быть деаэрирована
  • Используйте циркуляционные насосы, не создающие чрезмерно высокий перепад давления (или применяйте регулятоh перепада давления, такой как STAP)

Максимальный перепад давления, рекомендуемый для устранения шумов: 30 кПа = 0,3 бар.





ТОЧНОСТЬ ИЗМЕРЕНИЙ

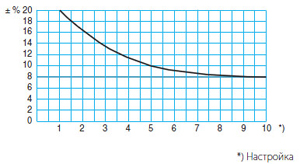

 Отклонение расхода при разных значениях настройки

По возможности не устанавливайте запорную арматуру и насосы непосредственно перед клапаном.

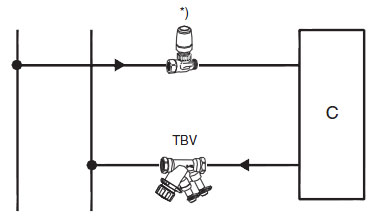

УСТАНОВКА





НОМОГРАММЫ

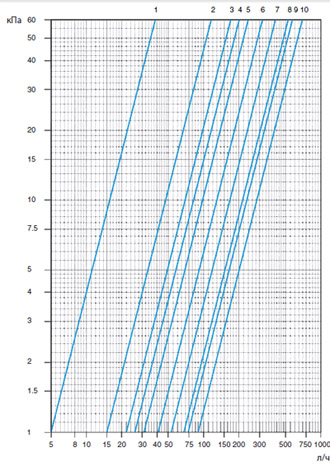

 НОМОГРАММА TBV LF, DN 15



 Настройка  1 2
3
4
5
6
7
8
9
10
 Kv 0,05
0,15
0,22
0,26
0,31
0,41
0,53
0,68
0,74
0,90

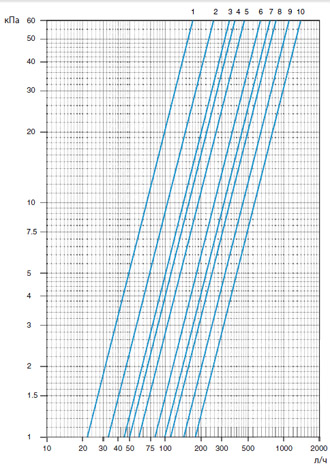

  НОМОГРАММА TBV NF, DN 15



 Настройка  1 2
3
4
5
6
7
8
9
10
 Kv 0,22
0,33
0,45
0,50
0,60
0,82
0,99
1,11
1,43
1,80

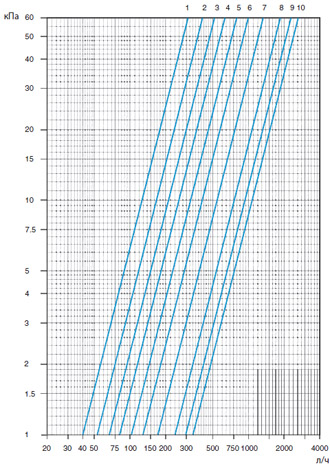

НОМОГРАММА TBV NF, DN 20



 Настройка  1 2
3
4
5
6
7
8
9
10
 Kv 0,40
0,53
0,67
0,82
1,03
1,29
1,72
2,40
2,96
3,40
