Балансировочные клапаны STAD

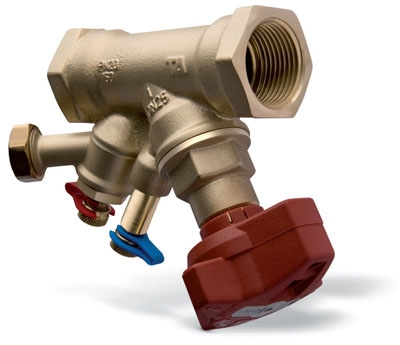

Балансировочный клапан STAD обеспечивает точность гидравлического режима и может применяться в самых различных областях. Он идеально подходит для использования во вторичном контуре систем тепло- и холодоснабжения, а также в системах водоснабжения.

ПРЕИМУЩЕСТВА

РУКОЯТКА Рукоятка с возможностью считывания показаний обеспечивает точность и простоту балансировки. Запорная функция позволяет облегчить техническое обслуживание.	САМОУПЛОТНЯЮЩИЕСЯ ИЗМЕРИТЕЛЬНЫЕ ШТУЦЕРЫ Гарантируют простоту и точность балансировки.	КОНСТРУКЦИЯ ИЗ СПЛАВА AMETAL® Устойчивый к потере цинка сплав, обеспечивающий долговременную эксплуатацию клапана и уменьшающий риск утечки.

Область применения:

Системы тепло- и холодоснабжения

Системы водоснабжения

Функции:

• Балансировка
• Предварительная настройка
• Измерение
• Закрытие
• Дренаж (выборочно)

Диапазон размеров:

DN 10-50

Номинальное давление:

PN 20

Температура:

Макс. рабочая температура: 120°С

Мин. рабочая температура: -20°С

Материал:

Клапаны выполнены из сплава AMETAL®

Уплотнение седла: Стержень с прокладкой из каучука EPDM

Уплотнение штока: Прокладка из каучука EPDM

Рукоятка: Полиамид Гладкие патрубки:

Ниппель: AMETAL®

Уплотнение (DN 25-50): Прокладка из каучука EPDM

AMETAL® - это стойкий к цинковой коррозии сплав TA.

Маркировка:

Корпус: TA, PN 20/150, DN и размер в дюймах.

Рукоятка: Тип клапана и DN.

Внутренняя резьба

Резьба в соответствии с ISO 228. Длина резьбы в соответствии с ISO 7/1.
С дренажем

TA No TA No DN D L H Kvs кг d = G1/2 52 151-209 52 151-214 52 151-220 52 151-225 52 151-232 52 151-240 52 151-250 d = G3/4 52 151-609 52 151-614 52 151-620 52 151-625 52 151-632 52 151-640 52 151-650   10/09 15/14 20 25 32 40 50   G3/8 G1/2 G3/4 G1 G1 1/4 G1 1/2 G2   83 90 97 110 124 130 155   100 100 100 105 110 120 120   1,47 2,52 5,70 8,70 14,2 19,2 33,0   0,65 0,68 0,77 0,93 1,3 1,6 2,4

Внутренняя резьба

Резьба в соответствии с ISO 228. Длина резьбы в соответствии с ISO 7/1.

Без дренажа (может быть установлен в процессе эксплуатации)

TA No DN D L H Kvs кг 52 151-009 52 151-014 52 151-020 52 151-025 52 151-032 52 151-040 52 151-050 10/09 15/14 20 25 32 40 50 G3/8 G1/2 G3/4 G1 G1 1/4 G1 1/2 G2 83 90 97 110 124 130 155 100 100 100 105 110 120 120 1,47 2,52 5,70 8,70 14,2 19,2 33,0 0,58 0,62 0,72 0,88 1,2 1,4 2,3

Внутренняя резьба

Резьба соответствует ISO 7 (≈BS 21)
Без дренажа (может быть установлен в процессе эксплуатации)

TA No DN D L H Kvs кг 52 251-014 52 251-020 52 251-025 52 251-032 52 251-040 52 251-050 15/14 20 25 32 40 50 Rc1/2 Rc3/4 Rc1 Rc1 1/4 Rc1 1/2 Rc2 90 97 110 124 130 155 100 100 105 110 120 120 2,52 5,70 8,70 14,2 19,2 33,0 0,62 0,72 0,88 1,2 1,4 2,3

Гладкие патрубки
С дренажем

TA No TA No DN D L H Kvs кг d = G1/2 52 451-209 52 451-214 52 451-220 52 451-225 52 451-232 52 451-240 52 451-250 d = G3/4 52 451-609 52 451-614 52 451-620 52 451-625 52 451-632 52 451-640 52 451-650   10/09 15/14 20 25 32 40 50   12 15 22 28 35 42 54   141 154 179 208 233 260 305   100 100 100 105 110 120 120   1,47 2,52 5,70 8,70 14,2 19,2 33,0   0,71 0,78 0,93 1,2 1,7 2,1 3,2

Гладкие патрубки
Без дренажа (может быть установлен в процессе эксплуатации)

TA No DN D L H Kvs кг 52 451-009 52 451-014 52 451-020 52 451-025 52 451-032 52 451-040 52 451-050 10/09 15/14 20 25 32 40 50 12 15 22 28 35 42 54 141 154 179 208 233 260 305 100 100 100 105 110 120 120 1,47 2,52 5,70 8,70 14,2 19,2 33,0 0,64 0,72 0,88 1,1 1,6 1,9 3,1

С компрессионными соединениями типа KOMBI (не вмонтированы)

Без дренажа (может быть установлен в процессе эксплуатации)

TA No DN Da D L H Kvs кг 52 151-314 52 151-320   15/14 20   G 1/2 G3/4   12 мм x 2 / 15 мм x 2 18 мм x 2 / 22 мм x 2 90 97   100 100   2,52 5,70   0,76 0,96

Наружная резьба (STADA)
Длина резьбы в соответствии с DIN 3546
С дренажем

TA No TA No DN D L H Kvs кг d = G1/2 52 152-209 52 152-214 52 152-220 52 152-225 52 152-232 52 152-240 52 152-250 d = G3/4 52 152-609 52 152-614 52 152-620 52 152-625 52 152-632 52 152-640 52 152-650   10/09 15/14 20 25 32 40 50   G1/2 G3/4 G1 G1 1/4 G1 1/2 G2 G2 1/2   105 114 125 142 160 170 200   100 100 100 105 110 120 120   1,47 2,52 5,70 8,70 14,2 19,2 33,0   0,70 0,73 0,88 1,2 1,6 2,2 3,3

Наружная резьба (STADA)

Длина резьбы в соответствии с DIN 3546

Без дренажа (может быть установлен в процессе эксплуатации)

TA No DN D L H Kvs кг 52 152-009 52 152-014 52 152-020 52 152-025 52 152-032 52 152-040 52 152-050 10/09 15/14 20 25 32 40 50 G1/2 G3/4 G1 G1 1/4 G1 1/2 G2 G2 1/2 105 114 125 142 160 170 200 100 100 100 105 110 120 120 1,47 2,52 5,70 8,70 14,2 19,2 33,0 0,61 0,66 0,81 1,1 1,5 2,1 3,2

Измерительные штуцеры
Макс. 120°C (кратковременно 150°C)

TA No L 52 179-014 52 179-015 44 103

Удлинитель для измерительного штуцера M14x1

Удобен при применении изоляции.

TA No d L 52 179-016 M14x1 71

Измерительный штуцер

Удлинители 60 мм (не для 52 179-000/-601)

Может быть установлен без дренажа системы.

TA No 52 179-006

Измерительный штуцер

Для старых моделей STAD и STAF

Макс. 150°C

TA No L 52 179-000 52 179-601 30 90

Сварное соединение
Макс. 120°C

TA No DN клапана D DN трубы 52 009-010 52 009-015 52 009-020 52 009-025 52 009-032 52 009-040 52 009-050 10 15 20 25 32 40 50 G1/2 G3/4 G1 G1 1/4 G1 1/2 G2 G2 1/2 10 15 20 25 32 40 50

Соединение под пайку
Макс. 120°C

TA No DN клапана D Диаметр трубы 52 009-510 52 009-512 52 009-515 52 009-516 52 009-518 52 009-522 52 009-528 52 009-535 52 009-542 52 009-554 10 10 15 15 20 20 25 32 40 50 G1/2 G1/2 G3/4 G3/4 G1 G1 G1 1/4 G1 1/2 G2 G2 1/2 10 12 15 16 18 22 28 35 42 54

Соединение с гладким концом
Для соединения с пресс-муфтой
Макс. 120°C

TA No DN клапана D DN трубы 52 009-312 52 009-315 52 009-318 52 009-322 52 009-328 52 009-335 52 009-342 52 009-354 10 15 20 20 25 32 40 50 G1/2 G3/4 G1 G1 G1 1/4 G1 1/2 G2 G2 1/2 12 15 18 22 28 35 42 54

Компрессионное соединение
Макс. 100 °C

TA No DN клапана D Диаметр трубы 53 319-208 53 319-210 53 319-212 53 319-215 53 319-216 53 319-615 53 319-618 53 319-622 53 319-922 53 319-928 10 10 10 10 10 15 15 15 20 20 G1/2 G1/2 G1/2 G1/2 G1/2 G3/4 G3/4 G3/4 G1 G1 8 10 12 15 16 15 18 22 22 28

Ручка
В сборе

TA No 52 186-003

Табличка с данными
Прилагается к каждому клапану при поставке

TA No 52 161-990

Регулировочный ключ

TA No     52 187-103 52 187-105 3 мм 5 мм Предварительная настройка Дренаж

Дренажный комплект
Может быть установлен в процессе эксплуатации

TA No d   52 179-990 52 179-996 G1/2 G3/4

Изоляция
Для систем тепло- и холодоснабжения
Исчерпывающую информацию о заводской изоляции смотрите в каталоге.

TA No Для DN L H D B 52 189-615 52 189-625 52 189-632 52 189-640 52 189-650 10, 15, 20 25 32 40 50 155 175 195 214 245 135 142 156 169 178 90 94 106 108 108 103 103 103 113 114

Кvs = м³/ч при перепаде давления в 1 бар и полностью открытом клапане.

Измерительные штуцеры выполнены самоуплотняющимися. Открутите защитный колпачок и вставьте зонд через уплотнение.

Клапаны с дренажным устройством для подсоединения к шлангу G1/2 и G3/4.
Клапаны без дренажа снабжены защитным колпачком. Защитный колпачок можно временно удалить и установить дренажное устройство, поставляемое в качестве дополнительного оборудования.

Настройка клапана на требуемую величину перепада давления, например, соответствующую 2,3 оборотам на графике, осуществляется следующим образом:

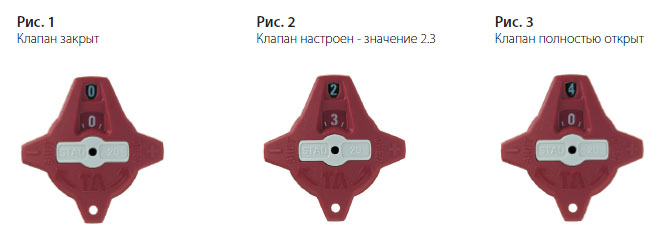

1. Полностью закройте клапан (Рис.1).
2. Откройте клапан на 2.3 оборота (Рис.2).
3. С помощью 3 мм регулировочного ключа поверните внутренний шток по часовой стрелке до конца.
4. Теперь клапан настроен.
Для проверки настройки: Закройте клапан, индикатор показывает 0.0. Откройте клапан до упора. Индикатор покажет величину настройки, в данном случае 2.3 (Рис. 2).
Диаграммы, показывающие перепад давления для каждого размера клапана при различных настройках и диапазонах расхода, помогут выбрать правильный размер клапана и значение настройки (перепад давления).
Четыре оборота открывают клапан полностью (Рис. 3). Дальнейшее его открытие не увеличивает расход.

Нулевое положение ручки откалибровано и не подлежит изменению.

Отклонение расхода при различных величинах настройки

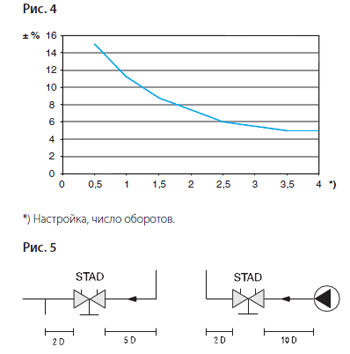

Кривая (Рис. 4) справедлива для клапанов с обычными патрубками (Рис. 5). Избегайте установки клапанов в непосредственной близости от насосов и запорной арматуры.
Клапан может быть установлен против направления потока. Для такого направления действительны те же характеристики, однако погрешность может быть больше (максимум на 5%).



Расчеты расхода справедливы для воды (+20°C). Для других жидкостей с вязкостью, приблизительно такой же как у воды (<20 cSt = 3°E=100S.U.), следует лишь ввести поправочные коэффициенты для соответствующей плотности. Однако, при низких температурах вязкость увеличивается, и в клапанах может возникнуть ламинарное течение. Это вызывает отклонение в измерениях расхода, опасность которого увеличивается при применении небольших клапанов, малых величинах настроек и низкого дифференциального давления. Корректировка этого отклонения может быть осуществлена при помощи программного обеспечения TA "Select" либо непосредственно в TA-CBI.

Если известны Δp и требуемый расход, для расчета Kv пользуйтесь данными формулами или диаграммой.

Требуется:
Найти величину настройки для DN 25 при заданном расходе 1,6 м3/ч и перепаде давления в 10 кПа.

Решение:

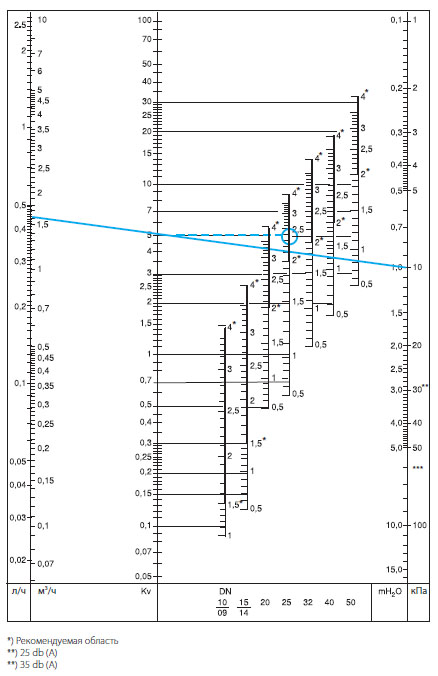

Соединяем прямой точки 1,6 м3/ч и 10 кПа. Получим Kv=5. Теперь проведем горизонтальную линию через Kv=5.
Ее пересечение со шкалой настройки для DN 25 дает 2,35 оборотов.

ВНИМАНИЕ:
Если величины расхода выходят за рамки шкалы диаграммы, то считывание выполняют следующим образом:
Как в примере (выше), имеем 10 кПа, Kv=5 и расход 1.6 м3/ч.
При 10 кПа и Kv=0,5 расход будет 0,16 м3/ч, а при Kv=50 получим расход 16 м3/ч. Это значит, что для данного перепада давления величины расхода и Kv находим простым перемещением запятой.
