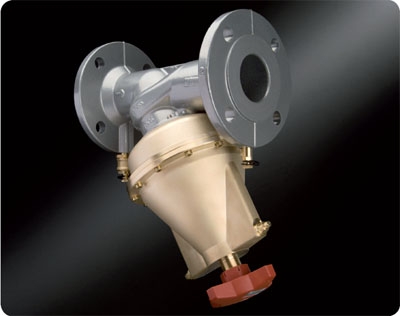

РЕГУЛЯТОР ПЕРЕПАДА ДАВЛЕНИЯ - ФЛАНЦЫ, СООТВЕТСТВУЮЩИЕ ТРЕБОВАНИЯМ ANSI

Фланцевый регулятор STAP является высокоэффективным регулятором перепада давления, сохраняющим его постоянным по отношению к нагрузке.

Этим обеспечивается точное, стабильное и плавное регулирование, снижается риск возникновения шума от регулирующих клапанов и, в результате, легкость балансировки и ввода в эксплуатацию. Непревзойденная точность и компактность регулятора STAP делают его особенно удобным для использования во вторичном контуре систем тепло- и холодоснабжения.

РЕГУЛИРУЕМАЯ НАСТРОЙКА Обеспечивает заданный перепад давления, гарантирующий точную балансировку.	ЗАПОРНАЯ ФУНКЦИЯ Наличие этой функции делает техническое обслуживание простым и нетрудоемким.	ИЗМЕРИТЕЛЬНЫЕ ШТУЦЕРЫ Облегчают процесс балансировки и увеличивают ее точность.

Область применения:
Системы водяного теплоснабжения и холодоснабжения.

Функции:

• Регулирование перепада давления

• Настраиваемое значение Δp

• Измерение

• Закрытие


Диапазон размеров:
DN 65-100

Номинальное давление:
PN 16

Макс. перепад давления давления (Δp_v):
350 кПа

Диапазон установок:
20-80 кПа или 40-160 кПа соответственно.

Температура:
Макс. рабочая температура: 80°C
Мин. рабочая температура: -20°C

Материал:
Корпус клапана: Ковкий чугун EN-GJS-400-15 (~ASTM A536 Марка 60-40-18, ISO 1083 Марка 400-15)
Верхняя часть: AMETAL®
Конус: AMETAL®
Штоки: AMETAL®
Уплотнительные кольца: Каучук EPDM
Уплотнение седла: заглушка с уплотнительным кольцом из каучука EPDM
Мембрана: Армированный EPDM каучук
Пружина: Нержавеющая сталь
Ручка: Полиамид

AMETAL® - разработанный компанией ТА сплав меди, устойчивый к потере цинка.

Обработка поверхности:
Корпус клапана: Эпоксидный лак.

Маркировка:
Корпус: TA, Класс 150, DN, CE, ASTM 60-40-18, направление потока и дата отливки (год, месяц, день).
Верхняя часть и ручка: Маркировка, содержащая STAP, DN, PN, DpL в футах H2O, фунтах на квадратный дюйм и кПА, а также штрих-код.

Монтажный размер:
ISO 5752 серия 1 и EN 558-1 серия 1.

Фланцы:
Класс 150 в соответствии со стандартами ASME/ANSI B16.42 (~ PN 20 в соответствии с требованиями ISO 7005-2).

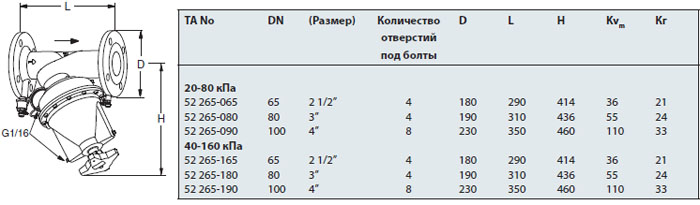

Фланцы, соответствующие требованиям ANSI

Капиллярная трубка длиной 1 м и переходный штуцер с запорной функцией в комплекте.

Kv_m = м³/ч при перепаде давления в 1 бар и степени открытия, соответствующей началу диапазона пропорционального регулирования (-25%).

Измерительный штуцер STAP

TA No 52 265-205

Измерительный штуцер, двухходовой
Для соединения с капиллярной трубкой при одновременном использовании TA.

TA No 52 179-200

Удлинитель для капиллярной трубки
Укомплектован патрубками для 6 мм трубки

TA No   52 265-212 52 265-212 6 мм 1/4”

Настроечный инструмент Δp_L

TA No L H   52 265-304 207 72 5 мм

Штуцер с запиранием для капиллярной трубки

TA No 52 265-206

Капиллярная трубка

TA No L 52 265-301 1 мм

Заглушка
Выпуск воздуха

TA No 52 265-302

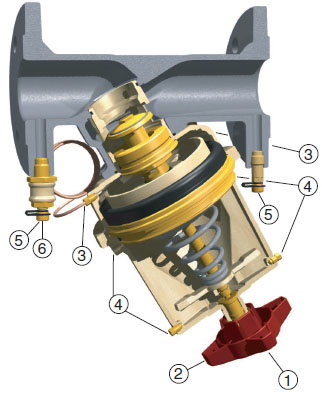

1. Настройка Δp_L (регулировочный ключ)

2. Закрытие
3. Присоединение капиллярной трубки, низкое давление.
4. Выпуск воздуха. Соединение с измерительным штуцером STAP. Присоединение капиллярной трубки, высокое давление.
5. Измерительный штуцер
6. Открытие/закрытие измерительного импульса со стороны низкого давления

Измерительный штуцер

Снимите защитный колпачок и вставьте зонд через самоуплотняющийся ниппель.

Измерительный штуцер STAP (принадлежности) может быть присоединен к отверстию для выпуска воздуха для измерения перепада давления, когда клапан STAF вне доступа.

Капиллярная трубка

Если необходимо удлинить капиллярную трубку, используйте, например, 6 мм медную трубку и переходный комплект (принадлежности).
Внимание! Капиллярная трубка, поставляемая в комплекте с клапаном, обязательно должна быть использована.

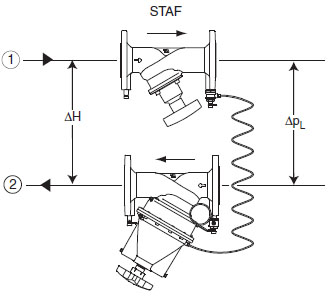

Внимание! STAP должен быть установлен на обратный трубопровод с соблюдением направления потока.

1. Подающий
2. Обратный

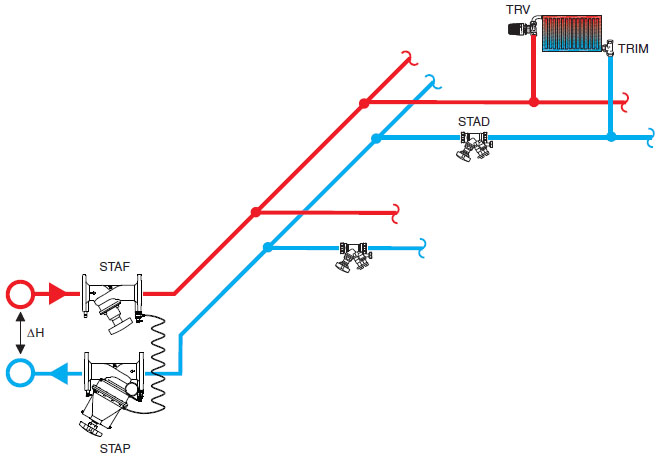

Стабилизация перепада давления на главном стояке при помощи балансировочных клапанов ("Метод модульных клапанов")

"Метод модульных клапанов" применим при поэтапном вводе установки в эксплуатацию. Установите по одному регулятору перепада давления на каждый подъемный стояк, при этом каждый STAP будет регулировать один модуль.

STAP поддерживает стабильным перепад давления от главного трубопровода на главные стояки и контуры. STAD(STAF), установленный в последующих контурах, предотвращает избыточный поток. Благодаря STAP, работающему в качестве модульного клапана, отпадает необходимость в повторной балансировке всей системы при вводе в эксплуатацию нового модуля. Не требуется наличие балансировочных клапанов на главном трубопроводе (за исключением случаев проведения диагностики), поскольку модульные клапаны распределяют давление на главные стояки.

• STAP уменьшает значительное и переменное АН до приемлемого и стабильного Δp_L .

• Заданное значение Kv в STAD (STAF) ограничивает расход в каждом контуре.

• STAF используется для измерения расхода, закрытия и подсоединения капиллярной трубки.

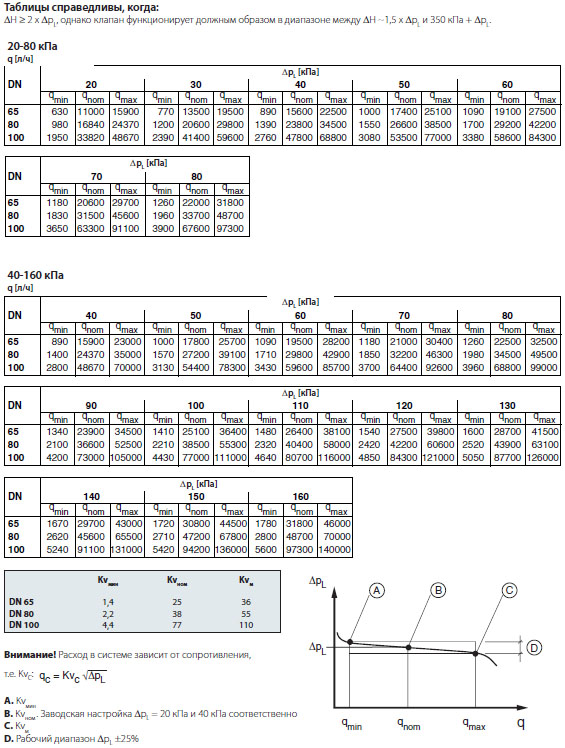

1. Выберите требуемое значение Δp_L по таблицам.
2. Выберите размер клапана, соответствующий размеру трубы.
3. Удостоверьтесь, что проектный расход меньше, чем установленное значение q_макс. Если это условие не выполняется, выберите следующий по величине размер, или же выберите большее значение Δp_L.

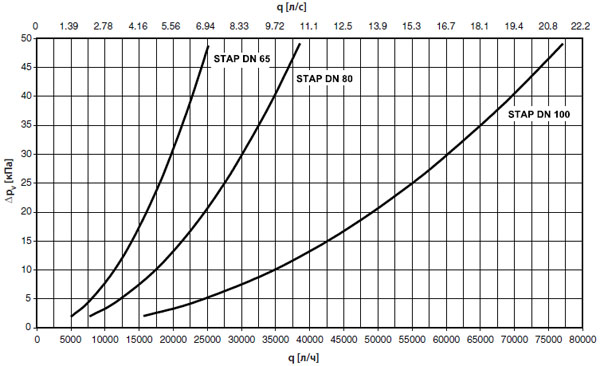

Значение максимального расхода на диаграмме соответствует перепаду давления 500 Па/м для соответствующей трубы.
