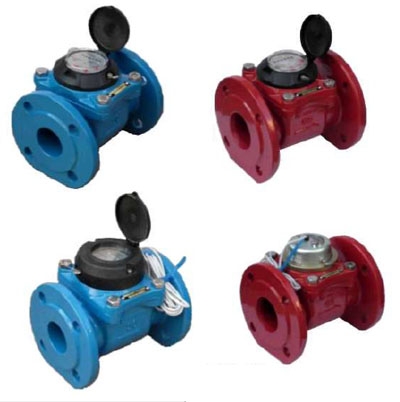

Счетчики холодной воды турбинные MWN и MWN-NK
Счетчики горячей воды турбинные MWN 130 и MWN 130-NK
Производитель - завод Apator PoWoGaz S.A. (Польша)
Счетчики предназначены для учета воды, в том числе коммерческого, в системах водоснабжения.
Счетчики с импульсным выходом (модификация MWN-NK и MWN 130-NK) могут применяться как первичные преобразователи расхода в составе автоматизированных систем учета и дозирования воды
ОСОБЕННОСТИ КОНСТРУКЦИИ
- Расширенный диапазон измерений.
- Малые потери напора.
- Гидравлически разгруженное колесо турбинки в сочетании с усиленными подшипниками гарантирует длительный срок службы.
- Возможность монтажа на горизонтальных, вертикальных и наклонных трубопроводах.
- Измерительный механизм выполнен единым съемным блоком, что облегчает выполнение сервисных работ. Высокая надежность и ремонтопригодность.
- Малая монтажная длина.
Межповерочный интервал в Украине 3 года.
| Тип счетчика | турбинный сухоходный |
| Номинальные диаметры | DN 40 - 300 |
| Диапазон номинальных расходов воды, м3/ч | 15 - 600 |
|
Максимальная температура рабочей среды: счетчики холодной воды |
|
| Номинальное давление | PN16 |
| Метрологический класс |
В |
| Присоединение | фланцевое |
| Монтажное положение | горизонтальное (циферблатом вверх), вертикальное или наклонное |
| Допустимая относительная погрешность в диапазоне расходов: в интервале от Qt до Qmax |
± 2 % (для гор.воды ± 3 %) |
| Емкость счетного механизма, м3 | 999 999.995 (DN40 - DN125), 9 999 999.995 (DN150 - DN300) |
| Цена деления шкалы счетного механизма, л | 0.5 |
|
Цена импульса (для счетчиков с импульсным выходом), л/имп |
1000 (DN50 - 125), 10 000 (DN150 - 300) Возможна поставка счетчиков с другой ценой импульса: 25; 100; 250 (DN50 - 125); 250; 1000; 2500 (DN150 - 300) |
| Длина кабеля передатчика импульсов, м | 2 |
|
Параметры импульсного выхода |
200 0.5 10 |
Для холодной воды MWN и MWN-NK:
| Характеристики счетчиков | Номинальный диаметр, мм | ||||||||||
| 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||
| Номинальный объемный расход в соответствие с ISO 4046 |
Qn | м3/ч | 15/25 | 25/40 | 40 | 60 | 100 | 150 | 250 | 400 | 600 |
| Максимальный расход | Qmax | м3/ч | 90 | 120 | 200 | 300 | 350 | 600 | 1000 | 1600 | 2000 |
| Максимальный рабочий расход | Qn | м3/ч | 50 | 60 | 120 | 230 | 250 | 400 | 750 | 1100 | 1400 |
| Переходной объемный расход | Qt | м3/ч | 0,9 | 1,2 | 0,8 | 1,8 | 2 | 4 | 6 | 11 | 15 |
| Минимальный объемный расход | Qmin | м3/ч | 0,35 | 0,45 | 0,5 | 0,6 | 1,5 | 1,8 | 4 | 6 | 12 |
| Порог чувствительности | - | м3/ч | 0,15 | 0,2 | 0,25 | 0,25 | 0,5 | 1,0 | 1,5 | 3 | 8 |
| Цена импульса для счетчиков MWN-NK (в скобках опционное исполнение) | - | л/имп | 1000 (25, 100, 250) | 10 000 (250, 1000, 2500) | |||||||
| Емкость отчетного устройства | - | м3 | 999 999 | 9 999 999 | |||||||
| Цена единицы наименьшего деления | - | м3 | 0,0005 | 0,005 | 0,05 | ||||||

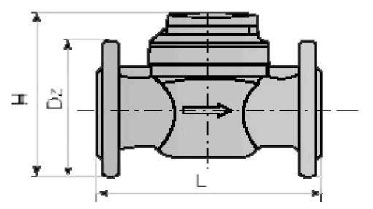

| Длина | L | мм | 200 | 200 | 225 | 250 | 250 | 300 | 350 | 450 | 500 |
| Высота | H | мм | 180 | 190 | 212 | 222 | 250 | 350 | 375 | 420 | 490 |
| Диаметр фланцев | Dz | мм | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 400 | 460 |
| Вес | - | кг | 9,8 | 10,5 | 13,2 | 15,5 | 18 | 40 | 51 | 75 | 103 |
Для горячей воды MWN 130 и MWN 130-NK:
| Характеристики счетчиков | Номинальный диаметр, мм | |||||||||||
| 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||
| Номинальный объемный расход в соответствие с ISO 4046 |
Qn | м3/ч | 15 | 15 | 25 | 40 | 60 | 100 | 150 | 250 | 400 | 600 |
| Максимальный расход | Qmax | м3/ч | 30 | 30 | 60 | 90 | 150 | 200 | 300 | 500 | 1000 | 1200 |
| Максимальный рабочий расход | Qn | м3/ч | 15 | 15 | 25 | 45 | 70 | 100 | 150 | 250 | 400 | 600 |
| Переходной объемный расход | Qt | м3/ч | 1,5 | 1,5 | 2 | 3,2 | 4,8 | 8 | 12 | 20 | 40 | 50 |
| Минимальный объемный расход | Qmin | м3/ч | 0,6 | 0,6 | 0,8 | 1,4 | 1,8 | 3,5 | 5,5 | 10 | 20 | 35 |
| Порог чувствительности | - | м3/ч | 0,25 | 0,25 | 0,3 | 0,35 | 0,6 | 1,1 | 2 | 4 | 8 | 15 |
| Цена импульса для счетчиков MWN-NK (в скобках опционное исполнение) | - | л/имп | 100 (100, 1000) | 1000 (1000, 10 000) | ||||||||
| Емкость отчетного устройства | - | м3 | 999 999 | 9 999 999 | ||||||||
| Цена единицы наименьшего деления | - | м3 | 0,0005 | 0,005 | 0,05 | |||||||
| Длина | L | мм | 200 | 200 | 200 | 225 | 250 | 250 | 300 | 350 | 450 | 500 |
| Высота счетчика MWN 130 | H | мм | 170 | 187 | 197 | 219 | 229 | 257 | 357 | 387 | 427 | 497 |

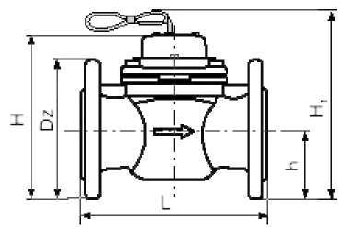

| Высота счетчика MWN 130-NK | H1 | мм | 177 | 287 | 297 | 339 | 349 | 377 | 582 | 607 | 652 | 722 |
| Диаметр фланцев | Dz | мм | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 400 | 460 |
| Вес | - | кг | 7,9 | 9,9 | 10,6 | 13,3 | 15,6 | 18,1 | 40,1 | 51,1 | 75,1 | 103,1 |
