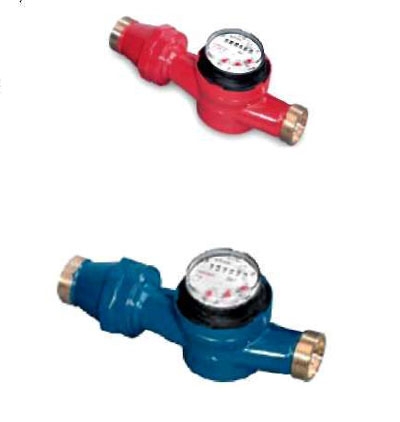

Домовые счетчики горячей и холодной воды крыльчатые одноструйные JS130 и JS130 - NK
Производитель - завод Apator PoWoGaz S.A. (Польша)
Счетчики предназначены для учета воды, в том числе коммерческого, в системах водо- и теплоснабжения.
Счетчики с импульсным выходом (модификация JS130 - NK) могут применяться как первичные преобразователи расхода в составе теплосчетчиков и автоматизированных систем учета и дозирования воды
ОСОБЕННОСТИ КОНСТРУКЦИИ
- Малые потери напора.
- Корпус счетчиков выполнен из латуни.
- Счетчики с импульсным выходом выполнены с антимагнитным экраном.
- Счетный механизм отделен от измерительной камеры Высокая надежность и ремонтопригодность.
Межповерочный интервал в Украине 4 года.
| Тип счетчика | крыльчатый одноструйный сухоходный |
| Номинальные диаметры | DN 25-40 |
| Диапазон номинальных расходов воды, м3/ч | 3,5-10 |
|
Максимальная температура рабочей среды: счетчики холодной воды |
50 °С |
| Номинальное давление | PN16 |
| Метрологический класс |
А, В |
| Присоединение | резьбовое |
| Монтажное положение | горизонтальное, вертикальное |
| Допустимая относительная погрешность в диапазоне расходов: в интервале от Qt до Qmax |
± 2 % |
| Емкость счетного механизма, м3 | 999999 |
| Цена деления шкалы счетного механизма, л | 0.5 |
|
Цена импульса (для счетчиков с импульсным выходом), л/имп |
10 (DN 25-32), 100 (DN 40) Возможна поставка счетчиков с другой ценой импульса: 2,5; 25; 100; 250; 1000 (DN 25-32); 2,5; 10; 25; 250; 1000 (DN 40) |
| Длина кабеля передатчика импульсов, м | 2 |
|
Параметры импульсного выхода |
200 0.5 10 |
| Характеристики счетчиков | Номинальный диаметр, мм | ||||||||||
| 25 | 32 | 40 | |||||||||
| Номинальный объемный расход в соответствие с ISO 4046 |
Qn | м3/ч | 3.5 | 6 (JS130) | 6 | 10 | |||||
| Метрологический класс/ монтажное положение |
гор.вода | - | - | A/H | |||||||
| хол.вода | |||||||||||
| Максимальный расход | Qmax | м3/ч | 7 | 12 | 12 | 20 | |||||
| Переходной объемный расход | гор.вода | Qt | м3/ч | 0.35 | 0.6 | 0.6 | 1.0 | ||||
| хол.вода | 0.28 | 0.35 | 0.48 | 0.6 | 0.48 | 0.6 | 0.8 | 1.0 | |||
|
Минимальный объемный расход |
гор.вода | Qmin | м3/ч | 0.14 | 0.24 | 0.24 | 0.3 | ||||
| хол.вода | 0.07 | 0.14 | 0.12 | 0.24 | 0.12 | 0.24 | 0.2 | 0.3 | |||
| Порог чувствительности | - | м3/ч | 0.05 | 0.09 | 0.09 | 0.1 | |||||
| Цена импульса для счетчиков JS-NK (в скобках опционное исполнение) | - | л/имп | 10 (2.5; 25; 100; 250; 1000) | 100 (2.5; 10; 25; 250; 1000) | |||||||
| Емкость отчетного устройства | - | м3 | 999999 | ||||||||
| Цена единицы наименьшего деления | - | м3 | 0.0005 | ||||||||

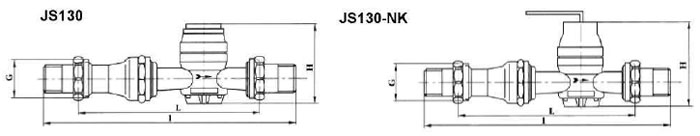

| Длина | L | мм | 260 | 260 | 260 | 300 | |||||
| Длина со штуцерами | I | мм | 378 | 378 | 378 | 438 | |||||
| Высота | H | мм | 110 | ||||||||
| Резьба | G | дюйм | G 1/4 | G 1/2 | G 2 | ||||||
| Масса (без штуцеров) | - | кг | 2.2 | 2.6 | 2.6 | 2.8 | |||||
